5017偏摆仪

5017偏摆仪

产品分类:偏摆仪系列

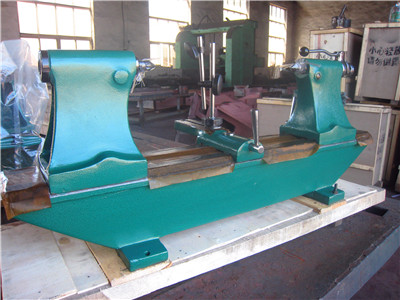

产品简介: 一、本产品主要用于检测轴类、盘类零件的径向跳动和端面跳动。 二、 技术数据 1、 两 大距离: 500mm 中心高度:170mm,零件 大直径:270mm 2 、精度 两......
订购热线:  18713771168


一、本产品主要用于检测轴类、盘类零件的径向跳动和端面跳动。

二、  技术数据

1、   两 大距离: 500mm

中心高度:170mm,零件 大直径:270mm

2、精度



两 连线对仪座导轨面的平行度

中心线100mm范围内对导轨的平行度

距500

距100

水平方向

不大于0.008

不大于0.005

不大于0.005

垂直方向

不大于0.008

不大于0.005

不大于0.005

三、测量步骤:1径向圆跳动的测量:
  ⑴将零件擦净,置于偏摆仪两 之间(带孔零件要装在心轴上)使零件转动自如,但不允许轴向串动,然后固紧二 座,当需要卸下零件时,一手扶着零件,一手向下按手把L即取下零件。
  ⑵将百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。
  ⑶转动被测件一周,记下百分表读数的 大值和 小值,该 大值与 小值之差,为I-I截面的径向圆跳动误差值。
  ⑷测量应在轴向的三个截面上进行,取三个截面中圆跳动误差的 大值,为该零件的径向圆跳动误差。

2端面圆跳动的测量:
  ⑴将杠杆百分表夹持在偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0.4mm测杆的正确位置。
  ⑵转动工件一周,记下百分表读数的 大值和 小值,该 大值与 小值之差,即为直径处的端面跳动误差。
  ⑶在被测端面上均匀分布的三个直径处测量,取其三个中的 大值为该零件端面圆跳动误差。

四、使用过程中应注意的问题:
  1.偏摆仪是精密的检测仪器,操作者必须熟练掌握仪器的操作技能,精心地维护保养,并指定专人使用。
  2.偏摆仪必须始终保持设备完好,设备安装应平衡可靠,导轨面要光滑,无磕碰伤痕,二 同轴度允差应在L=400MM范围内a向及b向均小于0.005MM。
  3.工件检测前应先用检验棒和百分表对偏摆仪进行精度校验,在确保合格后,方可使用。
